滤波器和ESD静电管组合解决ESD问题

一、产品介绍:

此款样机是一款蓝牙音箱，因外部有金属网，并且金属网与音量加减的电位器通过螺丝相连。按要求对金属网进行接触4KV的ESD放电，测试发现音箱会断电，需要手动才能正常工作，这就不符合IEC61000-4-2的B类标准。

二、整改方案：

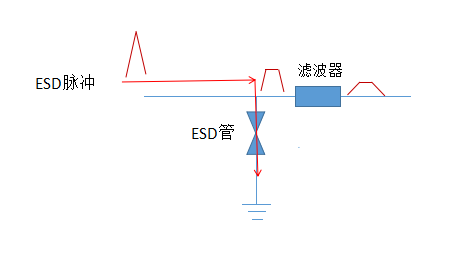

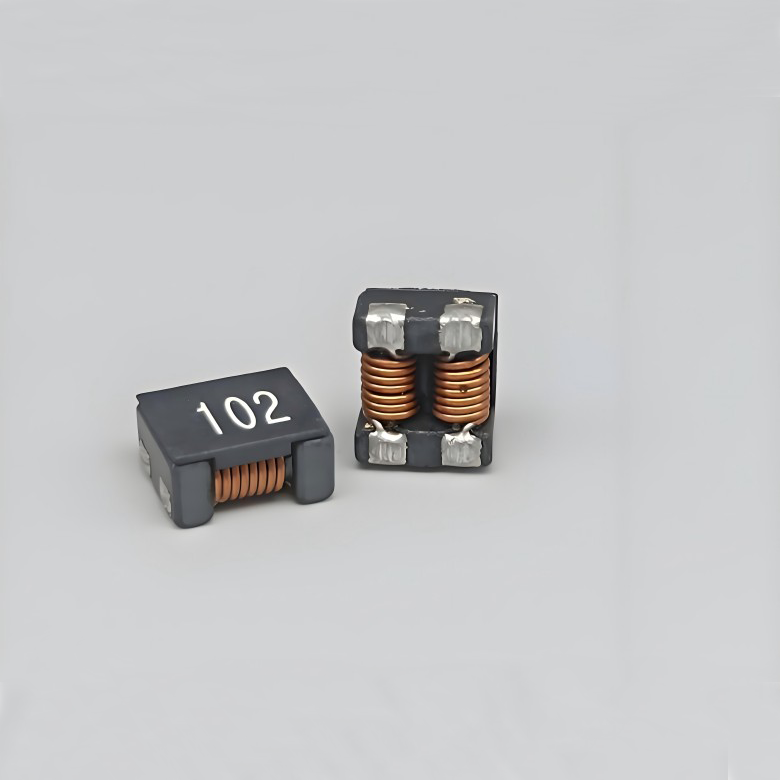

由于电位器与PCB之间用连接线相连，并且拔掉连接线后，再进行测试时样机能正常工作。于是在连接线靠近电位器的一端用TVS管对地并联，再测试，发现样机不在会断电，但是随着被打的次数增加，样机会出现声音自动的加减，直至声音没有。分析原理，该样机是只要电位器的电位受到波动就能给芯片一个识别的信号，所以TVS管钳位的电压对于芯片来说还是一个干扰的信号。所以就在声音加减，与检测的信号线上在串联滤波器，在进行测试时候样机能正常工作。

三、整改心得

     静电解决方法层出不穷，各种元器件之间的合理配合能达到几乎完美的境界。更多详情,欢迎来电咨询：0755-23282556，专业的ESD团队为您的产品保驾护航！
