蓝牙音箱EMI辐射整改方案
2025.03.25 00:00:00
31
EMI辐射整改前现象描述

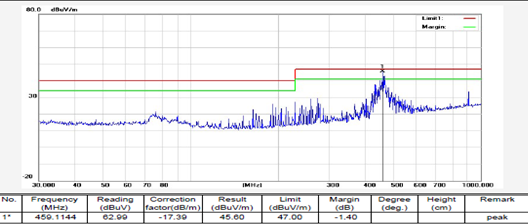

客户测试产品为蓝牙音箱，用5V适配器通过模块USB接口给电池充电，此类产品为消费类，辐射测试等级为Class B,在测试天线两个方向上459MHZ左右余量不足，测试波形图如下：
整改方案

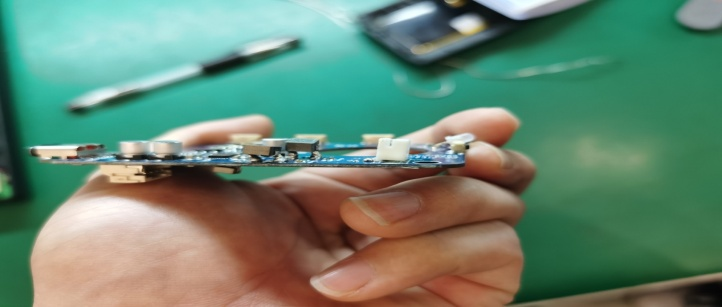

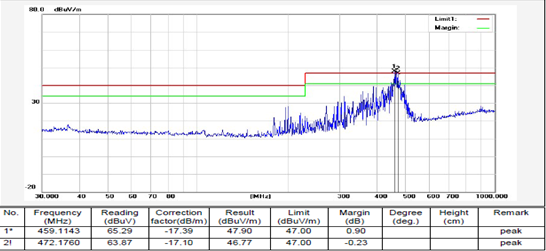

拆开外壳，在功放线上放上了个小磁环，测试波形459MHZ有明显降下来，可以通过Class B。由于客户要求不增加器件情况下，通过将电感焊盘垫高后，减少电感与地接触面积图与测试波形图如下：

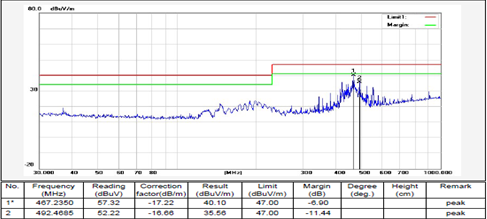

将电感焊盘垫高后，减少电感与地接触面积测试波形图如下：
可以看出在整改后，天线两个方向上原本在459MHZ通过了Class B并留有余值。
