TVS二极管和稳压二极管有什么区别？

稳压二极管

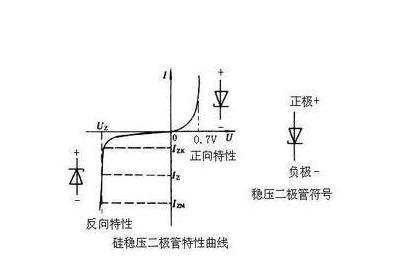

稳压二极管是一种利用PN结保持反向击穿电压基本不变，但电流可以在一定范围内改变的二极管。稳压二极管在反向击穿电压之前具有高电阻状态，超过此临界点后则处于低电阻状态。稳压二极管广泛应用于各种稳压电路、基准电压元件等场合。它们可以串联使用，以获得更高的稳压值。

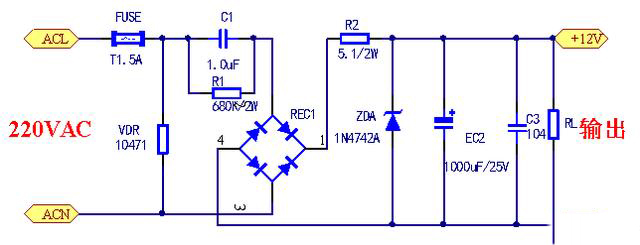

稳压二极管电路中使用ZD表示，稳压二极管的主要参数有:稳压值、耗散功率和最大工作电流。这三个因素在设计电路时应该充分考虑。如下图所示，电阻电容降压电路的电压输出为12V，使用1n4742a的zener二极管。稳压值12V，功率1W。

TVS二极管

TVS二级管是一种瞬态抑制二极管，是一种具有吸收浪涌能力的半导体器件。它的响应时间非常快，达到亚纳秒级。因此，一旦电路受到瞬态高能冲击，可以抑制该能量。通过从电路中吸收瞬态大电流和高压箝位，最终的结果是保护其背后的设备或电路。

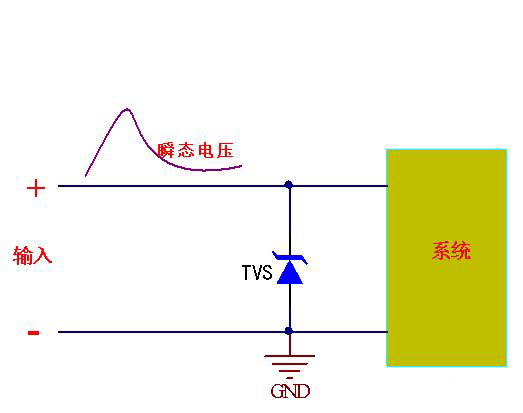

TVS二极管可分为单向和双向两种，单向二极管主要用于直流电路，双向二极管主要用于交流电路。一旦瞬时电压超过电路的正常工作电压，TVS二极管就会产生雪崩效应，为瞬时电流提供一个超低电阻通路，使被保护的器件或设备不受损坏。因此，TVS二极管非常适合ESD敏感电路和过电压电路。如下图所示，当将单向电视管连接到电路时，需要将极性与电源输入的极性相反，这样电路才能工作。

稳压二极管和TVS二极管的区别

1.符号封装

稳压二极管和TVS二极管的电路符号与稳压二极管基本相同，封装也基本相同。有时很难区分外表上的区别;

2.电路连接

稳压二极管和TVS电路中二极管连接相对地,也就是说,他们有一个临界电压反向击穿前通过反向特征和PN结雪崩效应,他们都有稳定电压反向接入电路的功能,但是它们不是相同的。稳压二极管用于固定输入电压在某一值，TVS二极管主要用于防止瞬态高压对箝位后电路;

3.响应时间

一般来说，稳压二极管不讨论响应时间，而是更关注稳压值。但对于TVS二极管来说，其特性决定了其具有不同的功能。TVS二极管具有瞬态抑制高能的功能，所以需要在短时间内吸收高能，所以这个时间非常短，达到纳秒级;

4.功率大小

稳压二极管的功率一般不是很大。常用稳压二极管包括1W、2W等，其功率由允许温升决定。事实上，它是稳定电压和电流的产物。例如稳压二极管1n4742a，其最大功率仅为1W，其稳压值为12V，因此通过它的电流一般不能超过80mA，否则管会受热严重;TVS二极管注重瞬时脉冲功率，瞬时脉冲功率很高，可达千瓦，但时间值很小。
