共模电感怎么选型？应考虑哪些参数

EMI滤波器件有很多种类型，包括共模电感、功率电感、铁氧体磁珠、磁环、三端电容器、差模电感器等，每个元件在不同的电路中起着重要的作用。因为共模电感也是能够有效抑制电磁干扰的元器件之一，特别是对于EMI滤波器和各种开关电源产品而言，选择合适的共模电感显得尤为重要。

共模电感的工作原理

共模电感由一组绕线方向相反但数量相同的线圈组成。当共模电流流动时，磁环内的磁通会相互重叠，因此具有相当大的电感量，从而抑制共模电流。当差模电流流动时，磁环内的磁通量相互抵消，几乎不存在电感量，所以差模电流可以通过而不衰减，这是共模电感的基本原理。

如何选择合适的共模电感？

1.封装体积

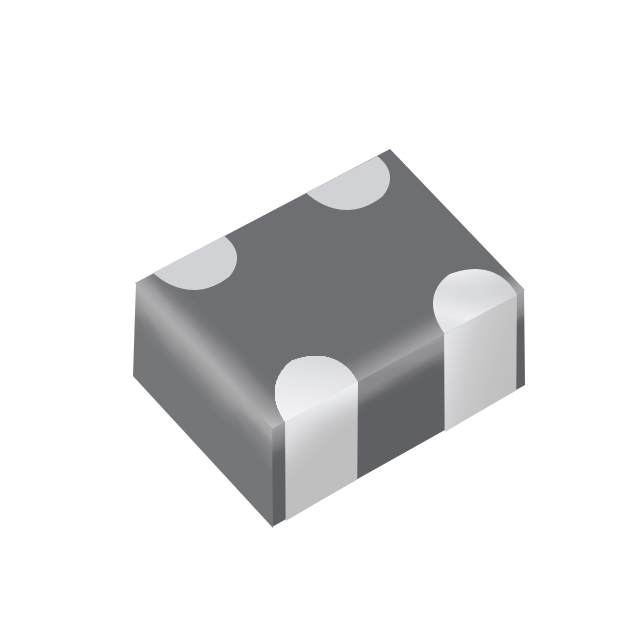

共模电感器通常有插件和贴片两种，也有一体成型。可以根据实际电路选择，简单点说，哪个方便选哪个。

2.阻抗特性

阻抗是要考虑的主要因素，一般在选择共模滤波器时，要特别注意所需滤波器的频段。主要看共模电感相关型号的规格书和阻抗频率曲线。一般来说，共模阻抗越大越好。共模电感的阻抗特性曲线如下图所示。不同的阻抗值对应不同的频率。

3.漏感大小

由于加工工艺等问题的影响，电感器的线圈不可能完全相同。这就导致了漏磁和所谓的漏感。我们应该注意差分模阻抗对信号的影响，特别是高速信号，但是产生漏感有时候也不一样就是坏的，利用共模电感产生的漏感有时候可以省去增加差模电感元器件的费用。

4.其他

其他一些需要考虑的因素：例如，成本、品牌等也将成为选择共模电感的重要因素。
