TVS二极管阵列可防止ESD损坏高速接口

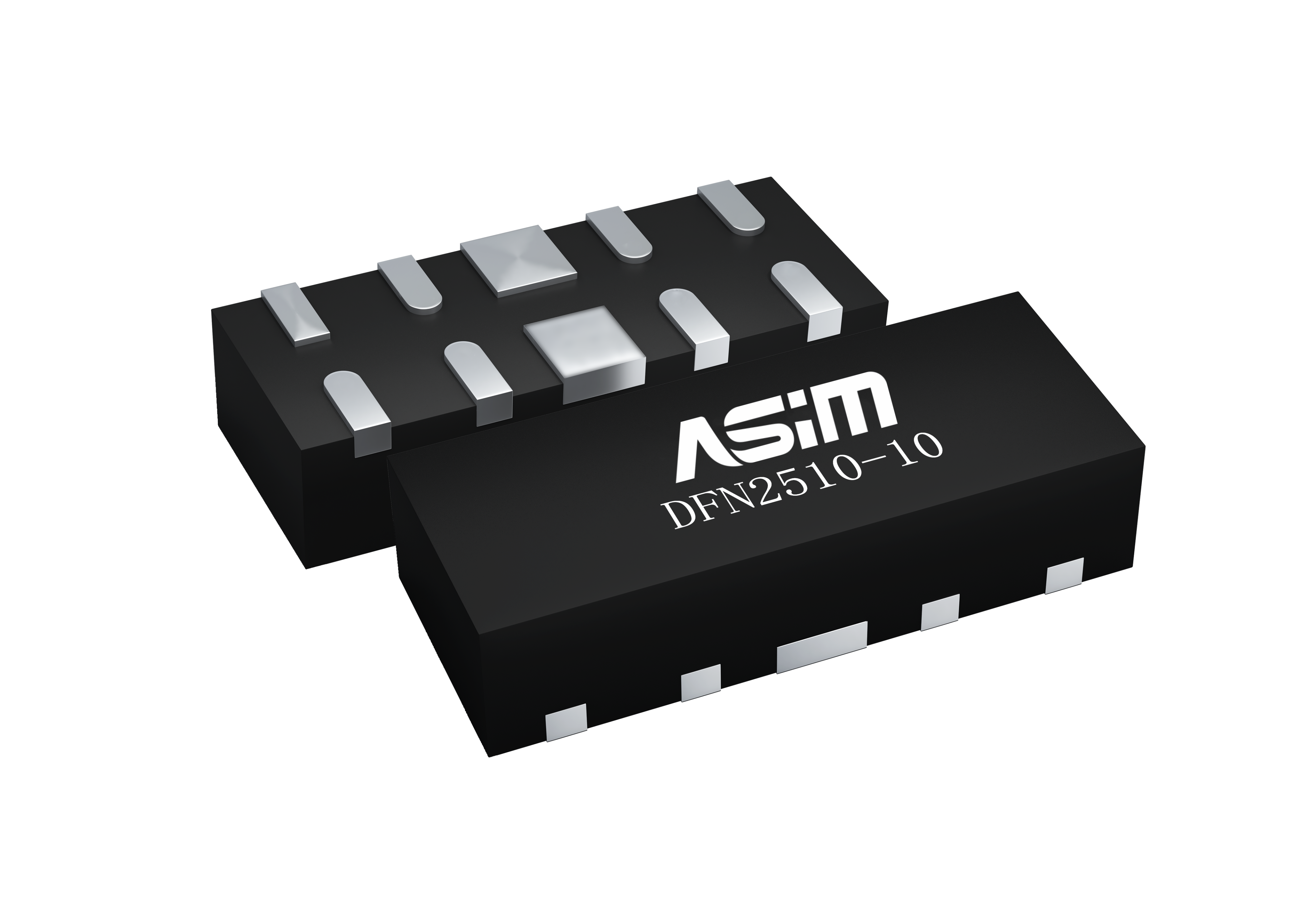

    DFN2510 ESD0524VA TVS二极管阵列集成8通道低电容轨道到轨道二极管和1个齐纳二极管。ESD0524CR TVS二极管阵列类似于4通道(而不是8通道)低电容轨到轨二极管，但更小。

这两个系列的阵列可以安全地吸收超过IEC61000-4-2国际标准(±8Kv接触放电)中规定的最高水平的ESD反复冲击而不降低性能。低负载电容也使他们适合保护高速信号引脚。

    典型的应用包括接口ESD保护，如v-by-one，嵌入式显示端口，USB 2.0 / 3.0端口和HDMI，以及平板显示器，LCD / LED电视，智能手机和移动计算。

优点包括每I / O低负载电容0.5pf(典型)，在高速应用中减少信号退化和失真。它们具有低动态电阻(0.4欧姆)和低箝位性能，以确保更好地保护敏感芯片组。增强的ESD防护能力(±12kV接触面、±25kV空气)使制造商能够获得高于IEC标准中最高标准的ESD防护，从而确保产品的可靠性。

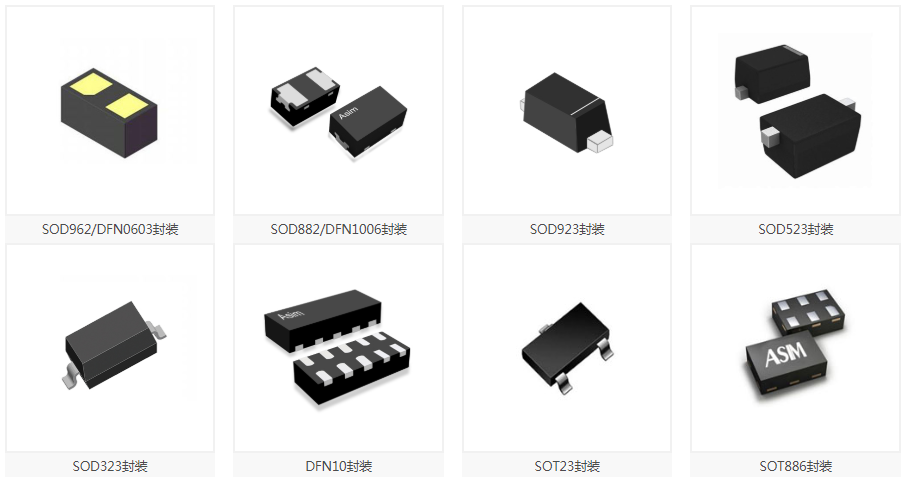

ESD0524VA采用microdfn-9包装，ESD0524CR采用microdfn-10包装。
