利用信号线共模扼流圈有效消除共模噪音

    在信号线中使用共模扼流圈的目的是消除共模噪声，由于共模扼流圈是变压器的一个应用元件，它可以改善差动传输电路的偏置功能。在差动传输电路中，最好设计两条线路处于平衡状态，但不平衡制造引起的线路不平衡事件经常发生。在这种情况下，两线的信号到达时间会不同，从而导致传输信号偏移。

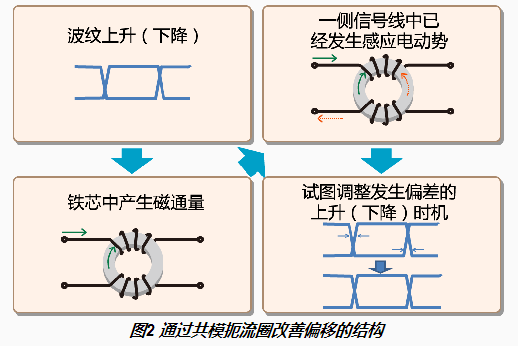

    共模扼流圈的结构与变压器相同，因此，当两根信号线的上升/下降时机不平衡时，共模扼流圈会在另一侧产生电动势，以保证电流的平衡。该方法可以使差分信号的时序一致，改善偏移量。

    这是在精心设置了不同线路长度的差分传输线中检测到的纹波，可以看到，dout +和dout -的上升/下降时间在没有滤波器(共模扼流圈)的情况下是有偏的。当两行平衡时，dout +和dout -的和应该是一个固定的值。此时，由于平衡的破坏，一定程度上存在抵销。当插入共模扼流圈时，两线的升序/降序定时是一致的。可以看出，dout +与dout -之和基本固定，偏移量得到改善。

共模扼流圈等效电路图

    下面这些内行人应该已经知道了，但是由于我经常被问到这些问题，我想借此机会介绍一下共模扼流圈等效电路图中记录的黑点的含义。

共模扼流圈的等效电路图如图4所示。

    它基本上和变压器的形状一样，在线圈的一边有两个黑点。经常有人问，“这是否意味着线圈开始旋转?”“事实上，这并不意味着黑点上有什么东西，这是两个线圈中磁键的方向。共模扼流圈的结构已经在以前的报告中描述。共模扼流圈工作时，两个线圈的磁通和共模电流应相互增强，并同时抵消差模电流。因此，当两个线圈被打乱时，往往会产生相反的效果。

    如图5的上半部分所示，当等效电路上的黑点和线圈在同一侧时，磁绑定起共模扼流圈的作用。如下半部分所示，当等效电路上的黑点在线圈的另一侧时，磁绑定将不再作为共模扼流圈发挥作用。

可以看出，黑点的位置表明了各线圈磁力组合的方向，并不意味着黑点旁边有任何东西。

此外，黑点原本表示变压器使用时电压的极性。
