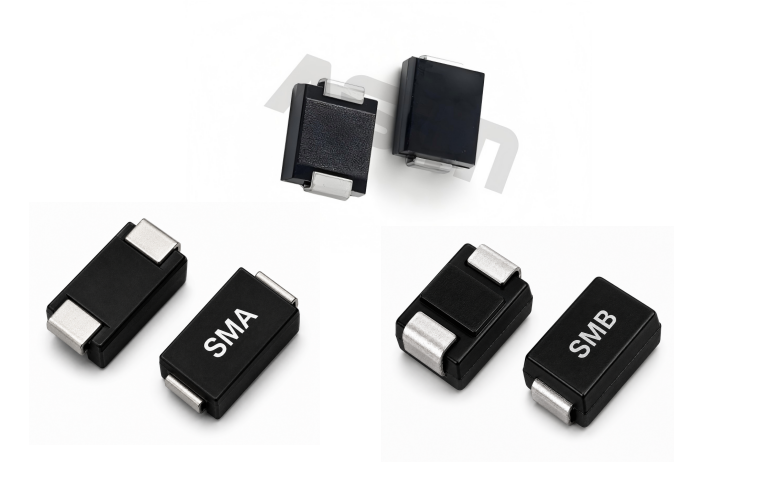

24V TVS二极管怎么选？SMA、SMB、SMC参数对比

若实际故障是持续过压，这四颗器件都不能单独承担，需要保险丝、电子开关或关断控制配合。峰值脉冲功率也不是连续耗散功率。

四个工作点先做一次算术校验

VC×IPP分别约为400.7 W、603.0 W、999.7 W和1501.5 W，与四个功率档的量级相符。这项计算用于检查表内工作点是否自洽，不是新的实测数据，也不能把峰值脉冲功率解释成连续功率。产品放行仍要回到各型号规格书规定的脉冲波形、初始温度和重复条件。

四颗在所列工作点的最大VC相同，不能理解成“钳位效果完全一样”。IPP越高，只说明对应型号在规定脉冲条件下列出了更高的电流工作点；它没有说明任意脉宽、任意温度、任意次数都可承受相同能量。

选型表里应把下列内容放在同一行比较：

• 最高持续输入电压，包括电源公差、充电、电缆反射和允许异常；

• 目标浪涌的波形、源阻抗、峰值电流、脉冲宽度和重复次数；

• TVS最大VC与后级DC/DC、MOSFET或控制器耐压之间的余量；

• TVS到接口、TVS到回流点的走线和过孔；

• 封装焊盘铜面积、环境温度和是否会持续灌入故障电流。

同为38.9 V，为什么仍要分型号

38.9 V是器件端在各自指定IPP条件下的最大钳位值。实板上，后级引脚电压还会叠加从TVS到芯片的走线电感，以及TVS回流端到参考点的地弹。TVS放在连接器旁、回流过孔紧邻焊盘，与放在电源芯片旁边再拉一根细地线，得到的结果完全不同。

如果后级耐压接近40 V，不能因为数据表写38.9 V就放行。需要在目标脉冲下同时测TVS两端和后级引脚；后者才是芯片真实承受的电压。探头接法也要固定，长接地线会把测量环路自身的感应电压带进波形。

一套实际的审核顺序

1. 先按最高持续电压筛VRWM，排除正常状态会提前导通的型号。

2. 估算浪涌进入TVS支路的电流，而不是只看外部标称电压。

3. 按该电流和波形读取最大VC，再留出布局过冲与后级功能余量。

4. 按脉冲宽度、温度和重复间隔检查热边界；PPPM不能当连续功率。

5. 最后在实板上验证输入端、TVS端、后级端的波形与测试后漏电。

常见问题

SMC功率最大，是否所有24 V项目都该选它？

不是。它占用面积更大，寄生、焊盘和热路径要求也不同。先用真实脉冲电流、波形和重复条件判断是否需要该等级。

四颗的VBR相同，可以直接互换吗？

不能。IPP、封装、热条件和布局不同；替换前还要复查浪涌波形与后级耐压。

TVS发热是功率等级不够吗？

可能是重复脉冲、持续过压或回流路径问题。先确认TVS是否在正常工作电压附近已发生漏电或雪崩。

最终型号应由“持续电压不误导通、目标浪涌下后级残压不过限、重复应力后参数不漂移”这三项共同决定。
